Công thức tính điện trở tương đương mắc nối tiếp là gì?

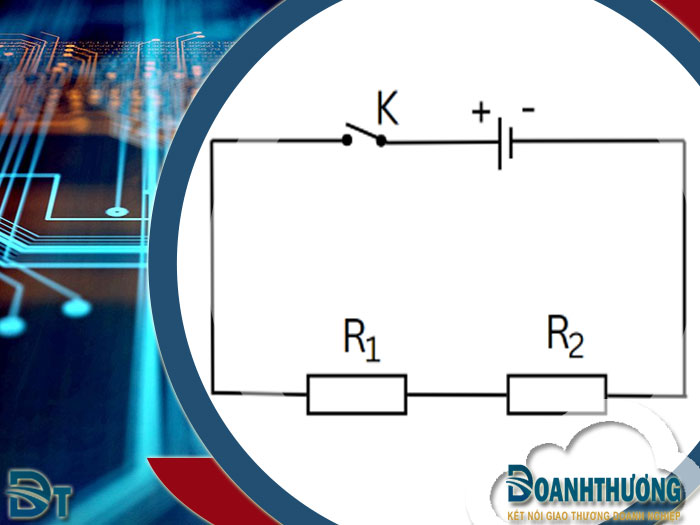

Công thức tính điện trở tương đương mắc nối tiếp

Một trong những nền tảng đầu tiên trong môn Vật lý điện là hiểu cách điện trở kết hợp khi mắc nối tiếp. Đặc biệt, với học sinh – sinh viên hay kỹ thuật viên, việc hiểu công thức tính điện trở tương đương mắc nối tiếp không chỉ giúp giải bài nhanh mà còn là bước khởi đầu để nắm rõ cách dòng điện vận hành trong hệ thống mạch điện thực tế.

Định nghĩa và công thức tổng quát

Công thức tính điện trở tương đương mắc nối tiếp là công thức dùng để tính tổng điện trở của một chuỗi điện trở được nối liên tục từ điểm đầu đến điểm cuối trên một mạch. Khi các điện trở được mắc nối tiếp, dòng điện đi qua từng điện trở là như nhau, nhưng điện áp sẽ phân chia theo từng phần tử.

Công thức tổng quát:

R_td = R₁ R₂ R₃ ... Rₙ

Trong đó:

• R_td: điện trở tương đương (tổng) của mạch nối tiếp
• R₁, R₂, ..., Rₙ: là các điện trở thành phần trong mạch

Bản chất và vai trò của điện trở tương đương nối tiếp

Hiểu đúng bản chất của điện trở tương đương là thấy rằng, về mặt dòng điện, mạch gồm nhiều điện trở mắc nối tiếp sẽ “hành xử” giống như một điện trở duy nhất có giá trị bằng tổng tất cả các điện trở thành phần. Tức là:

• Dòng điện không thay đổi trên toàn mạch.
• Điện áp tổng là tổng điện áp rơi trên từng điện trở.

Đây chính là lý do vì sao công thức trên rất quan trọng: nó đơn giản hóa việc tính toán và thiết kế mạch trong cả thực hành và kỹ thuật điện tử.

Cấu tạo mạch điện trở nối tiếp và nguyên lý hoạt động

Nếu chỉ hiểu công thức là chưa đủ. Muốn ứng dụng đúng trong thiết kế và sửa chữa, ta cần nắm rõ cấu tạo vật lý và nguyên lý hoạt động của mạch điện trở mắc nối tiếp.

Cấu tạo mạch điện trở nối tiếp

Trong mạch mắc nối tiếp, các điện trở được kết nối đầu này với đuôi kia theo thứ tự liên tục, không có nhánh rẽ. Điều này tạo ra một đường dẫn duy nhất cho dòng điện.

Cấu trúc cơ bản gồm:

• Một nguồn điện (thường là pin hoặc nguồn DC)
• N ≥ 2 điện trở mắc liên tiếp
• Một công tắc hoặc tải đầu cuối (có thể có hoặc không)

Ví dụ: R₁ – R₂ – R₃ – … – R_n, tất cả nằm trên cùng một nhánh mạch.

Nguyên lý hoạt động của mạch nối tiếp

Khi dòng điện đi vào mạch nối tiếp:

• Nó buộc phải đi qua lần lượt từng điện trở vì không có đường rẽ nào khác.
• Cường độ dòng điện (I) trong toàn mạch là như nhau tại mọi điểm.
• Điện áp (U) trên mỗi điện trở sẽ khác nhau, phụ thuộc vào giá trị của từng R (U = I × R).

Tổng điện áp U của mạch bằng tổng điện áp trên từng điện trở:

U = U₁ U₂ U₃ ... Uₙ = I × (R₁ R₂ ... Rₙ)

Công thức điện trở tương đương được rút ra từ định luật Ohm và định luật Kirchhoff điện áp, cho thấy tính liên hệ chặt chẽ giữa dòng điện, điện áp và điện trở trong cấu trúc nối tiếp.

Các dạng mạch điện trở nối tiếp phổ biến

Khi áp dụng công thức tính điện trở tương đương mắc nối tiếp, không phải lúc nào mạch điện cũng chỉ gồm vài điện trở đơn giản. Thực tế, có nhiều biến thể và cách bố trí khác nhau của mạch nối tiếp, tùy theo mục đích đo lường, bảo vệ hoặc phân áp.

Mạch nối tiếp đơn thuần

Đây là dạng cơ bản nhất, gồm từ hai trở kháng trở lên mắc nối tiếp nhau. Dòng điện đi từ đầu mạch đến cuối qua từng điện trở không thay đổi.

Ví dụ minh họa:

• Mạch có 3 điện trở: R₁ = 2Ω, R₂ = 3Ω, R₃ = 5Ω
• Tổng trở: R_td = 2 3 5 = 10Ω

Dạng mạch này thường dùng trong bài tập cơ bản hoặc để giảm điện áp trên một linh kiện cụ thể.

Mạch phân áp (Voltage Divider)

Đây là ứng dụng thực tế quan trọng của mạch nối tiếp. Khi muốn chia điện áp từ một nguồn lớn thành nhiều điện áp nhỏ hơn, người ta dùng hai hoặc nhiều điện trở mắc nối tiếp để tạo “mạch chia điện áp”.

Công thức điện áp trên mỗi trở:

Uₓ = (Rₓ / R_td) × U_nguồn

Ứng dụng trong cảm biến, vi điều khiển, mạch điều chỉnh tín hiệu analog…

Mạch bảo vệ dòng giới hạn

Một số thiết bị nhạy như đèn LED, cảm biến nhiệt cần hạn dòng để không bị cháy. Người ta thường nối thêm một điện trở hạn dòng nối tiếp để giảm cường độ dòng điện.

Ví dụ:

• Nguồn 9V → LED chỉ chịu 2V
• Gắn điện trở nối tiếp để “gánh” 7V còn lại

Dạng mạch này rất phổ biến trong điện tử dân dụng và mạch Arduino.

Ưu và nhược điểm của mạch nối tiếp

Không phải lúc nào cũng nên áp dụng công thức tính điện trở tương đương mắc nối tiếp. Tùy mục tiêu kỹ thuật, bạn nên cân nhắc kỹ ưu điểm và hạn chế của mạch nối tiếp so với các kiểu mắc khác như song song hay hỗn hợp.

Ưu điểm của mạch nối tiếp

• Tính toán đơn giản: Cộng các điện trở lại với nhau là xong.
• Tiết kiệm linh kiện: Không cần tách nhánh, không yêu cầu nhiều dây dẫn.
• Dễ kiểm tra lỗi: Nếu 1 điện trở đứt, toàn mạch ngưng hoạt động → dễ phát hiện.

Đây là lý do nhiều bài học cơ bản và thiết kế đơn giản ưu tiên mạch nối tiếp.

Nhược điểm khi dùng mạch nối tiếp

• Không ổn định khi có lỗi: Một phần tử hỏng → cả mạch tắt.
• Không chia đều điện áp: Điện áp phụ thuộc vào từng giá trị R, không đồng đều.
• Dòng điện bắt buộc phải giống nhau: Không phù hợp nếu cần phân phối dòng khác nhau giữa các nhánh.

Điểm này khiến mạch nối tiếp không được khuyến nghị trong hệ thống cần độ ổn định cao, như mạch điều khiển động cơ hay thiết bị đo chính xác.

Ứng dụng công thức điện trở nối tiếp trong thực tế

Trong thế giới điện – điện tử, hiểu và áp dụng đúng công thức tính điện trở tương đương mắc nối tiếp không chỉ giúp giải bài tập, mà còn quyết định tính hiệu quả, an toàn và độ chính xác của nhiều hệ thống điện từ đơn giản đến phức tạp.

Dùng để thiết kế mạch chia áp

Đây là một ứng dụng cực kỳ phổ biến trong vi điều khiển, mạch điều khiển tín hiệu hoặc cảm biến analog. Người kỹ sư sẽ dùng hai điện trở nối tiếp để “chia nhỏ” điện áp phù hợp đầu vào thiết bị.

Ví dụ:
Nguồn cấp 12V cần giảm xuống còn 5V cho cảm biến → dùng mạch chia áp với R₁ và R₂ có tỷ lệ 7:5.

U₂ = (R₂ / (R₁ R₂)) × 12V = 5V

Tạo điện trở thay đổi bằng cách kết hợp

Trong các thiết bị điện đơn giản, thay vì dùng điện trở công suất lớn hoặc khó tìm, người ta mắc nhiều điện trở nhỏ nối tiếp để tổng lại đúng giá trị cần.

Ví dụ:

• Cần điện trở 1000Ω → dùng 4 điện trở 250Ω mắc nối tiếp

Hạn dòng cho thiết bị nhạy cảm

Khi cấp nguồn cho LED hoặc cảm biến, dòng điện vượt ngưỡng có thể làm cháy linh kiện. Mạch nối tiếp với điện trở giúp điều chỉnh dòng về giá trị an toàn.

I = U / (R_{điện trở} R_{thiết bị})

Cách này được ứng dụng nhiều trong Arduino, mạch DIY, đèn LED, bộ nạp pin thủ công.

Giá trị giáo dục và nhận thức kỹ thuật

Đối với học sinh – sinh viên ngành điện, mạch điện nối tiếp là “đòn bẩy nền tảng” để:

• Hiểu định luật Ohm và Kirchhoff
• Tập luyện giải hệ mạch cơ bản
• Làm quen với khái niệm mạch tổng trở, dòng điện và điện áp

Sai lầm thường gặp khi áp dụng công thức điện trở nối tiếp

Dù công thức tính điện trở tương đương mắc nối tiếp R_td = R₁ R₂ R₃ ... Rₙ có vẻ đơn giản, nhưng thực tế nhiều người học vẫn mắc lỗi khi vận dụng, đặc biệt khi chuyển sang các tình huống thực tế hoặc bài toán phức tạp hơn.

Nhầm giữa nối tiếp và song song

Rất nhiều học sinh bị lẫn lộn giữa hai cách mắc này. Dấu hiệu:

• Cho rằng mắc nối tiếp cũng dùng công thức 1/R = 1/R₁ 1/R₂ → sai
• Không phân biệt được khi nào mạch có “nhánh rẽ”

Lý giải đúng:

• Nối tiếp: Dòng điện giống nhau, điện áp chia nhỏ → công thức cộng trực tiếp
• Song song: Điện áp giống nhau, dòng điện chia nhỏ → công thức nghịch đảo

Áp dụng sai khi có hỗn hợp mắc

Khi bài toán có cả nối tiếp và song song, nhiều người vội dùng công thức nối tiếp cho toàn bộ mạch → sai hoàn toàn.

→ Hãy nhớ xác định từng khối nhỏ là nối tiếp hay song song trước khi tính tổng trở.

Quên đơn vị và giá trị điện trở

Điện trở thường ghi đơn vị là Ohm (Ω), nhưng cũng có thể là kΩ hoặc MΩ. Nhầm đơn vị dẫn đến sai số lớn, đặc biệt trong đo lường và chế tạo.

Ví dụ sai thường gặp:

• Sai: Dùng R₁ = 4,7kΩ R₂ = 3,3Ω → tổng = 8Ω
• Đúng: R₁ = 4700Ω, R₂ = 3,3Ω → tổng = 4703,3Ω

Hiểu đúng và áp dụng hiệu quả công thức tính điện trở tương đương mắc nối tiếp là chìa khóa để giải nhanh các bài toán điện học cơ bản, đồng thời mở đường cho các ứng dụng kỹ thuật điện tử thực tế. Kiến thức này không chỉ hữu ích trong học tập mà còn là nền tảng kỹ thuật trong các ngành như cơ điện, tự động hóa và IoT. Nếu bạn đã nắm rõ cách tính nối tiếp, bước tiếp theo có thể là khám phá công thức điện trở song song để hoàn thiện tư duy về hệ mạch điện trở.
