Điện trở mắc nối tiếp có tính chất gì?

Điện trở mắc nối tiếp có tính chất gì

Trong vật lý điện học, không phải mọi cách kết nối điện trở đều tạo ra kết quả giống nhau. Điện trở mắc nối tiếp là một kiểu cấu trúc nền tảng trong thiết kế mạch, nơi các điện trở được sắp xếp liên tiếp trên cùng một đường dẫn dòng điện. Câu hỏi “điện trở mắc nối tiếp có tính chất gì” không chỉ đơn giản về mặt hình thức kết nối, mà còn hàm chứa các nguyên lý vật lý đặc trưng, quyết định đến dòng điện, hiệu điện thế và điện trở tương đương của toàn mạch.

Khái niệm và tính chất chính:

Điện trở mắc nối tiếp là cách kết nối nhiều điện trở sao cho đầu cuối của điện trở trước nối liền với đầu đầu của điện trở sau, tạo thành một chuỗi liên tục duy nhất cho dòng điện đi qua. Trong cấu trúc này, dòng điện chỉ có một đường duy nhất để di chuyển, đi qua tất cả các điện trở theo thứ tự.

Dưới đây là các tính chất đặc trưng của mạch nối tiếp:

• Dòng điện không đổi qua tất cả điện trở: I = I₁ = I₂ = … = Iₙ
• Hiệu điện thế toàn mạch là tổng của từng điện trở thành phần: U = U₁ U₂ … Uₙ
• Tổng trở tương đương bằng tổng các điện trở thành phần: R_td = R₁ R₂ … Rₙ
• Sụt áp tỷ lệ thuận với điện trở: Điện trở nào lớn hơn sẽ có hiệu điện thế lớn hơn
• Khi một điện trở bị đứt, toàn mạch ngừng hoạt động – điều này khiến cấu trúc này dễ bị ảnh hưởng nếu có lỗi phần tử.

Những tính chất này không chỉ đúng theo Định luật Ohm (U = IR), mà còn được kiểm chứng qua ứng dụng thực tế trong thiết kế mạch điện tử, mạch bảo vệ dòng, và các hệ thống yêu cầu phân phối điện áp tuyến tính.

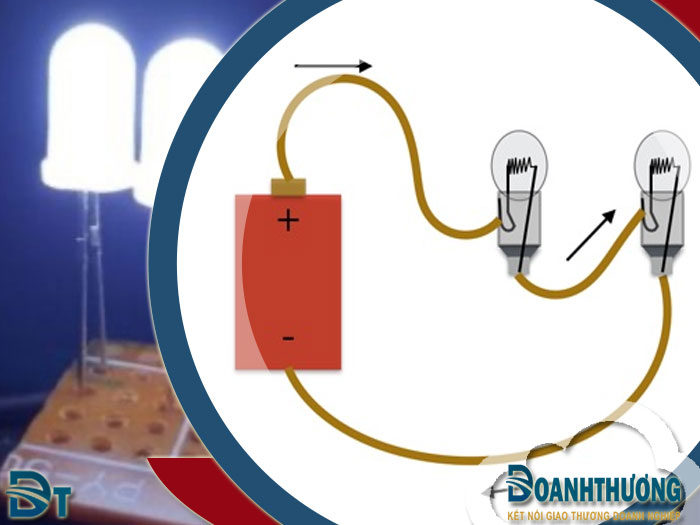

Cấu tạo và nguyên lý của mạch điện nối tiếp

Tuy bề ngoài có vẻ đơn giản, nhưng mạch điện nối tiếp có cấu trúc và nguyên lý vận hành cần hiểu đúng để ứng dụng chính xác. Từ nguyên lý dòng điện một chiều cho đến cách các điện trở tương tác với nhau, mạch nối tiếp cho thấy một mô hình logic mà bất kỳ ai học điện cũng cần nắm rõ.

Cấu tạo cơ bản của mạch nối tiếp

Một mạch nối tiếp bao gồm:

• Nguồn điện: Thường là pin, acquy hoặc bộ nguồn DC.
• Dây dẫn: Kết nối đầu cuối của từng điện trở, tạo nên chuỗi khép kín.
• Điện trở: Các phần tử quan trọng tạo ra sụt áp theo giá trị riêng của từng chiếc.
• Thiết bị đo (tùy chọn): Ampe kế mắc nối tiếp để đo dòng, vôn kế mắc song song với từng điện trở để đo điện áp.

Mạch được xem là nối tiếp khi:

• Các điện trở chỉ có một lối duy nhất cho dòng điện đi qua.
• Không có nút (node) phân tách dòng thành nhiều nhánh.

Nguyên lý hoạt động theo Định luật Ohm

Dựa trên định luật Ohm:

U = I × R

Toàn mạch nối tiếp sẽ hoạt động như sau:

• Dòng điện không đổi qua từng điện trở, vì không có nhánh phụ tách dòng.
• Tổng điện trở tương đương tăng dần khi thêm điện trở mới:

R_td = R₁ R₂ ... R_n​

• Điện áp phân chia theo tỷ lệ điện trở: nếu R₁ > R₂​, thì U₁ > U₂​

Ví dụ: Một mạch gồm ba điện trở 2Ω, 3Ω và 5Ω nối tiếp với nhau. Dòng điện qua mạch là 1A. Khi đó:

• R_td = 2 3 5 = 10Ω
• U_mạch = I × R_td = 1A × 10Ω = 10V
• Hiệu điện thế phân chia lần lượt: U₁ = 2V, U₂ = 3V, U₃ = 5V

Phân loại cấu hình điện trở nối tiếp

Không phải mọi mạch điện sử dụng điện trở nối tiếp đều giống nhau. Trong thực tế, cách tổ hợp các điện trở nối tiếp có thể biến đổi linh hoạt tùy vào mục đích thiết kế mạch, sự phân bổ điện áp và các yêu cầu kỹ thuật. Việc phân loại cấu hình giúp người học và kỹ sư dễ dàng áp dụng đúng vào bài toán hoặc thực tế lắp ráp.

Nối tiếp đơn thuần

Đây là kiểu cấu hình cơ bản và phổ biến nhất, nơi các điện trở được mắc nối tiếp trực tiếp với nhau, không xen lẫn nhánh phụ. Cấu trúc này được dạy trong chương trình phổ thông và là nền tảng để học các loại mạch phức tạp hơn.

• Dòng điện: không đổi trong toàn mạch
• Điện áp phân bố: theo tỷ lệ điện trở
• Ứng dụng: mạch chia điện áp, mạch bảo vệ dòng

Nối tiếp hỗn hợp (nối tiếp trong mạng phức tạp)

Là cấu hình mà trong một mạch tổng, một phần có các điện trở mắc nối tiếp nằm bên cạnh những nhánh song song. Dạng này thường xuất hiện trong các mạch điện tử thực tế, yêu cầu phân tích phức hợp.

• Tổng trở phải tính theo từng phần tử: nối tiếp → song song → rút gọn dần
• Ứng dụng: mạch nguồn, mạch lọc RC, mạng cảm biến

Nối tiếp có thành phần đặc biệt

Một số mạch nối tiếp có thể bao gồm:

• Nhiệt điện trở (NTC/PTC) để ổn định dòng
• Biến trở để điều chỉnh sụt áp
• Điện trở an toàn (fuse resistor) để ngắt mạch khi dòng vượt ngưỡng

Dù vẫn mang tính chất “nối tiếp”, nhưng chức năng từng thành phần khác nhau khiến cấu trúc tổng thể trở nên linh hoạt hơn.

So sánh mạch nối tiếp và mạch song song

Để hiểu sâu hơn “điện trở mắc nối tiếp có tính chất gì”, người học thường cần so sánh với cấu trúc còn lại – mạch điện mắc song song. Hai loại mạch này khác biệt hoàn toàn về nguyên lý, ảnh hưởng đến dòng điện, hiệu điện thế và độ ổn định khi hoạt động.

Từ bảng trên có thể thấy, mạch nối tiếp phù hợp với các hệ thống cần chia điện áp và giám sát dòng đồng đều, trong khi mạch song song thích hợp cho các thiết kế phân phối điện năng ổn định và tự động phục hồi khi lỗi cục bộ.

Ứng dụng thực tế và vai trò của điện trở nối tiếp

Không phải ai cũng biết rằng một trong những ứng dụng sớm nhất và phổ biến nhất của điện trở nối tiếp chính là… chiếc đèn pin. Từ những thiết bị đơn giản đến hệ thống điều khiển công nghiệp, điện trở mắc nối tiếp có tính chất và vai trò thiết yếu trong hoạt động của hàng loạt mạch điện và mạch điện tử.

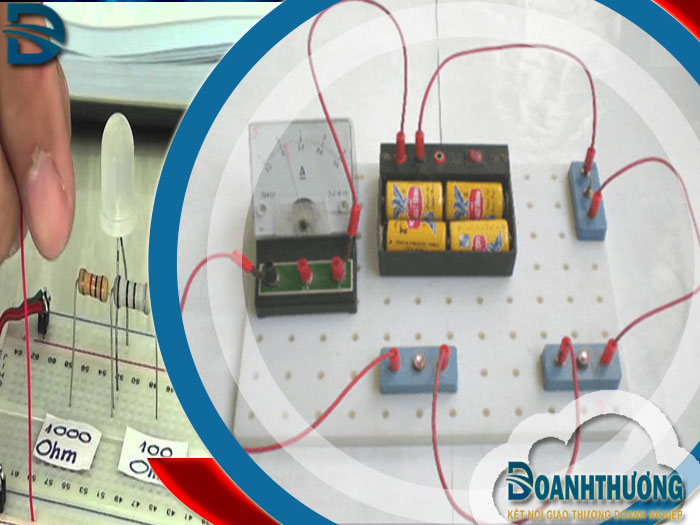

Ứng dụng trong học tập và thí nghiệm

• Mô hình lý tưởng để giảng dạy: Giúp học sinh hiểu được định luật Ohm, mối liên hệ giữa điện trở – hiệu điện thế – dòng điện.
• Thí nghiệm đo sụt áp: Cho thấy sự phân chia điện áp giữa các điện trở có giá trị khác nhau.
• Dùng để kiểm tra đồng hồ đo dòng và vôn kế: Do dòng điện bằng nhau, rất dễ kiểm chứng thiết bị.

Ứng dụng trong thiết bị dân dụng

• Đèn pin, bộ sạc pin đơn giản: Các cell pin hoặc bóng đèn mắc nối tiếp để đạt được điện áp tổng yêu cầu.
• Cầu chì nhiệt: Dùng điện trở nối tiếp để giới hạn dòng điện, tránh làm hỏng thiết bị điện tử.
• Biến trở trong quạt điện cơ: Một số dòng quạt dùng trở nối tiếp để thay đổi tốc độ gió.

Ứng dụng trong công nghiệp và kỹ thuật điện tử

• Mạch chia áp để cấp điện cho cảm biến: Giúp đưa điện áp về mức cần thiết mà không làm hỏng IC.
• Dòng điện qua mạch LED nối tiếp: Đảm bảo các bóng LED hoạt động đều nhau, không quá tải.
• Đo dòng điện qua trở shunt: Lấy tín hiệu điện áp nhỏ để xử lý và điều khiển.

Giá trị hệ thống và vai trò điều tiết

• Chia nhỏ điện áp một cách tuyến tính: Quan trọng trong mạch DAC, ADC hoặc điều khiển analog.
• Tạo độ tin cậy mạch giám sát: Nếu 1 trở đứt, mạch ngừng – dùng cho cảnh báo lỗi an toàn.
• Điều chỉnh công suất tiêu thụ: Giảm dòng điện đi qua tải bằng cách nâng tổng điện trở.

Những hiểu lầm về điện trở nối tiếp

Tưởng chừng đơn giản, nhưng rất nhiều người học và kỹ thuật viên mới dễ mắc sai lầm khi áp dụng điện trở nối tiếp vào thực tế. Việc hiểu sai hoặc áp dụng sai tính chất có thể khiến mạch không hoạt động hoặc hỏng hoàn toàn.

1. Mạch nối tiếp luôn ổn định hơn

Sai hoàn toàn. Trong thực tế, chỉ cần một điện trở bị đứt hoặc chập, toàn bộ mạch sẽ mất dòng điện. Ngược lại, mạch song song có thể tiếp tục hoạt động nếu các nhánh khác vẫn còn tốt.

Thực tế: Mạch nối tiếp không phù hợp với hệ thống đòi hỏi tính sẵn sàng cao (như hệ thống báo cháy, chiếu sáng khẩn cấp).

2. Điện áp luôn phân đều nếu điện trở bằng nhau

Điều này đúng trong điều kiện lý tưởng. Tuy nhiên, nếu có sai số nhỏ trong giá trị thực tế hoặc điện trở có hệ số nhiệt khác nhau, thì điện áp có thể không chia đều.

Ví dụ: Hai điện trở 1kΩ lý thuyết vẫn có thể chênh nhau 5% tùy dung sai sản xuất, ảnh hưởng đến điện áp chia thực tế.

3. Có thể thay thế mạch song song bằng nối tiếp

Không phải lúc nào cũng được. Hai kiểu mạch này phục vụ mục đích khác nhau:

• Mạch nối tiếp để giới hạn dòng, chia điện áp
• Mạch song song để duy trì điện áp, chia tải

4. Mắc thêm điện trở sẽ không ảnh hưởng hệ thống

Thực tế: Thêm điện trở → tăng tổng Rtd → giảm dòng điện → có thể làm thiết bị hoạt động sai công suất.

Tại sao cần hiểu đúng tính chất điện trở nối tiếp?

Nếu bạn từng thắc mắc vì sao mạch của mình hoạt động chập chờn, đèn không đủ sáng hoặc mạch bị ngắt mà không rõ lý do – rất có thể bạn đã hiểu sai hoặc áp dụng nhầm nguyên lý của điện trở nối tiếp. Việc nắm chắc các tính chất vật lý không chỉ để học lý thuyết, mà còn ảnh hưởng trực tiếp đến hiệu quả, độ an toàn và tuổi thọ của mạch điện.

Tránh sai sót trong thiết kế mạch điện tử

Một kỹ sư thiết kế sai mạch nguồn, vô tình tăng điện trở tổng quá cao → dòng điện không đủ cấp cho vi điều khiển hoạt động → hệ thống báo lỗi liên tục. Chỉ cần hiểu rõ: thêm điện trở → tăng Rtd → giảm dòng I, bạn sẽ tránh được sai lầm tốn kém thời gian và chi phí.

Cơ sở để chọn linh kiện điện trở đúng thông số

Hiểu được tính chất điện áp phân chia và dòng không đổi trong nối tiếp giúp:

• Chọn đúng công suất chịu đựng của từng điện trở
• Tránh tình trạng một điện trở bị nóng lên quá mức vì sụt áp lớn hơn dự đoán
• Bố trí các trở trong mạch LED để tránh chết bóng do sai điện áp

Bảo vệ thiết bị khỏi chập cháy

Khi cần hạn dòng cho thiết bị đầu vào (như động cơ, pin sạc), dùng một điện trở nối tiếp chính là giải pháp đơn giản – nhưng phải chọn giá trị đủ lớn để bảo vệ, không quá nhỏ để vẫn đảm bảo dòng hoạt động.

Ví dụ: sạc pin Li-ion có thể dùng điện trở nối tiếp để giới hạn dòng ban đầu, tránh quá dòng gây hỏng cell.

Nâng cao khả năng phân tích – xử lý sự cố mạch

Một người hiểu đúng tính chất điện trở nối tiếp có thể:

• Xác định nhanh nguyên nhân mất dòng do “đứt mạch”
• Đo sụt áp từng phần để phát hiện điện trở sai giá trị
• Tính toán phân áp chính xác để đo nhiệt độ, ánh sáng trong cảm biến tương tự

Hiểu đúng điện trở mắc nối tiếp có tính chất gì không chỉ giúp bạn nắm vững kiến thức vật lý cơ bản, mà còn là nền tảng để thiết kế mạch điện an toàn, tối ưu và hiệu quả. Việc ứng dụng đúng nguyên lý nối tiếp sẽ giúp kiểm soát dòng điện, bảo vệ thiết bị và khai thác tối đa hiệu suất linh kiện. Nếu bạn đang học kỹ thuật hoặc làm việc với điện tử, đây là kiến thức bắt buộc phải nắm vững.
