Miệng gió điều hòa là gì? Cấu tạo và vai trò kỹ thuật

Trong thiết kế hệ thống HVAC (Heating, Ventilation and Air Conditioning), có những chi tiết nhỏ tưởng chừng đơn giản nhưng lại giữ vai trò cực kỳ quan trọng trong việc phân phối không khí – điển hình là miệng gió điều hòa. Dù ít được chú ý như dàn lạnh hay ống gió, nhưng đây là thiết bị trực tiếp ảnh hưởng đến hiệu quả làm mát, độ thoải mái và thẩm mỹ không gian. Vậy miệng gió điều hòa là gì và vì sao nó không thể thiếu trong mỗi công trình hiện đại?

Định nghĩa miệng gió điều hòa

Miệng gió điều hòa (hay còn gọi là cửa gió điều hòa) là thiết bị đầu cuối trong hệ thống phân phối không khí, đảm nhiệm chức năng cấp gió lạnh vào không gian hoặc thu hồi không khí về hệ thống xử lý trung tâm. Chúng thường được lắp đặt ở vị trí âm trần, tường hoặc kết nối trực tiếp với ống gió.

Về bản chất, miệng gió điều hòa là điểm giao tiếp giữa hệ thống điều hòa và môi trường sử dụng, giúp kiểm soát hướng gió, lưu lượng, phân phối không khí đều khắp phòng, đồng thời đảm bảo yếu tố thẩm mỹ và tiện lợi trong vận hành.

→ Theo tiêu chuẩn thiết kế HVAC (ASHRAE Handbook), miệng gió phải đạt được các tiêu chí về độ ồn thấp, tốc độ phân phối không khí ổn định, giảm thiểu hiện tượng ngưng tụ nước, và đáp ứng mỹ quan không gian sử dụng.

Mở rộng khái niệm

Không giống với hệ thống làm mát đơn lẻ, hệ thống điều hòa trung tâm đòi hỏi các điểm phân phối – thu hồi khí hợp lý. Miệng gió chính là “cửa ra – vào” không khí, thường được chia thành hai nhóm chính: miệng gió cấp (đưa khí lạnh vào) và miệng gió hồi (thu hồi khí về để làm mát lại). Ở nhiều công trình lớn như trung tâm thương mại, khách sạn, nhà máy,… hệ thống miệng gió điều hòa âm trần hoặc kết nối ống gió mềm/ống vuông được sử dụng phổ biến vì tính linh hoạt và khả năng kiểm soát không khí tối ưu.

Cấu tạo và thành phần của miệng gió điều hòa

Không chỉ là một khung nhôm đơn giản, miệng gió điều hòa có cấu tạo được tính toán kỹ lưỡng để đảm bảo khí động học, giảm ồn, hạn chế đọng sương, và dễ lắp đặt – bảo trì. Tùy vào từng loại và mục đích sử dụng, cấu tạo chi tiết sẽ khác nhau, nhưng về cơ bản bao gồm các thành phần sau:

Khung miệng gió

Là bộ phận viền ngoài giúp định hình và cố định miệng gió vào trần hoặc tường. Khung thường được làm từ nhôm định hình sơn tĩnh điện, inox, hoặc tôn mạ kẽm tùy yêu cầu kỹ thuật và điều kiện môi trường (đặc biệt với miệng gió lắp ngoài trời).

• Nhôm: nhẹ, chống ăn mòn, phổ biến nhất.
• Inox: độ bền cao, dùng cho môi trường ẩm hoặc hóa chất.
• Tôn mạ kẽm: chi phí thấp, dùng ở nơi ít yêu cầu thẩm mỹ.

Nan gió (lá chắn hướng gió)

Nan gió là bộ phận định hướng gió, có thể cố định hoặc điều chỉnh được góc mở. Các kiểu phổ biến gồm:

• Nan ngang, nan dọc (có thể điều chỉnh 1 hoặc 2 hướng)
• Nan hình lá sách (louver): chịu gió mưa ngoài trời
• Nan khuếch tán 4 hướng: phân phối gió đồng đều, giảm hiện tượng “gió lùa”

Nan gió quyết định trực tiếp đến hiệu quả phân phối không khí, độ ồn, và khả năng chống đọng sương khi gió lạnh thổi mạnh vào không gian ẩm.

Lưới chắn bụi / lưới lọc (nếu có)

Một số miệng gió hồi được tích hợp lưới lọc bụi thô (lọc G1–G4) để bảo vệ hệ thống ống gió và tăng độ bền cho quạt. Cấu tạo này thường thấy ở cửa gió hồi lắp trần hoặc tường phòng sạch, văn phòng.

Cổ nối ống gió / phụ kiện lắp đặt

Tùy thuộc vào hệ thống HVAC, miệng gió điều hòa có thể đi kèm với cổ nối tròn hoặc vuông, vòng đệm cao su chống rung, ke bắt vít chuyên dụng để liên kết với ống gió mềm hoặc cứng. Đây là phần quan trọng đảm bảo kín khít, chống rò rỉ không khí và giảm ồn khi vận hành.

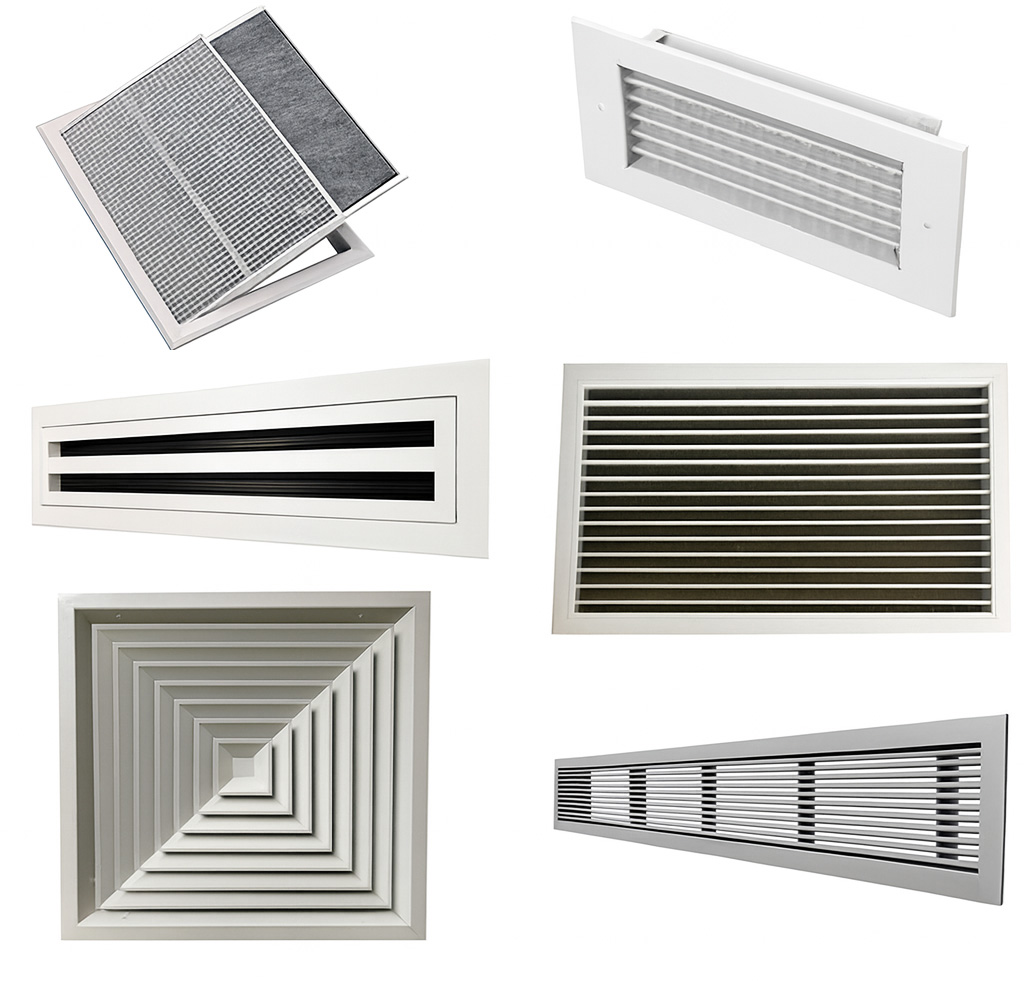

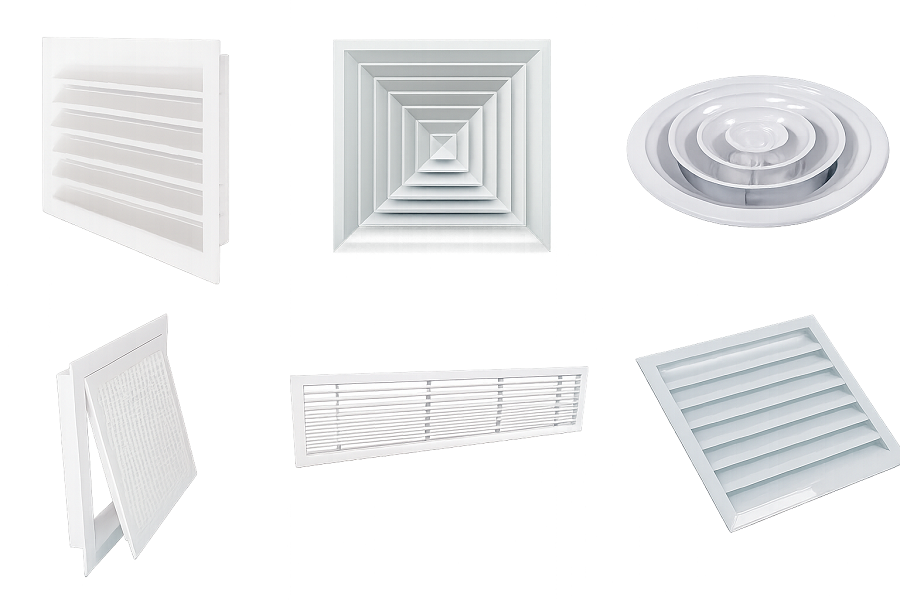

Phân loại các loại miệng gió điều hòa phổ biến

Không phải mọi miệng gió điều hòa đều giống nhau – chúng được thiết kế để đáp ứng các yêu cầu riêng biệt về lưu lượng, hướng gió, môi trường lắp đặt và mỹ thuật không gian. Dưới đây là các loại miệng gió phổ biến nhất trên thị trường hiện nay, chia theo chức năng và thiết kế.

Miệng gió cấp và miệng gió hồi

Đây là cách phân loại theo chức năng trong hệ thống HVAC:

• Miệng gió cấp: Dẫn khí lạnh từ hệ thống điều hòa vào không gian phòng. Thường có cấu tạo hướng gió rõ ràng, phân phối đều.
• Miệng gió hồi: Thu hồi không khí từ phòng về hệ thống trung tâm. Thường có lưới lọc bụi và thiết kế để tránh gây tiếng ồn.

⇒ Lưu ý: Người dùng thường dễ nhầm hai loại này nếu chỉ nhìn hình thức – nhưng chức năng hoàn toàn khác biệt.

Miệng gió khuếch tán (diffuser)

Loại miệng gió âm trần phổ biến, giúp phân tán gió ra 4 hướng, hạn chế cảm giác luồng gió mạnh tạt thẳng vào người.

• Hình dạng: vuông, tròn hoặc tổ ong
• Vị trí: trung tâm trần phòng, kết nối ống gió mềm
• Ứng dụng: văn phòng, khách sạn, chung cư cao cấp

Miệng gió nan lá sách (louver)

Dùng để lắp ngoài trời, nơi cần chống mưa hắt, che nắng, bảo vệ ống gió:

• Có nan nghiêng cố định, hướng xuống dưới
• Vật liệu: nhôm hoặc inox chịu thời tiết
• Ứng dụng: hút khí tươi từ ngoài vào hoặc xả khí thải ra ngoài

Miệng gió khe dài (linear slot diffuser)

Loại cửa gió điều hòa mang tính thẩm mỹ cao, thường thấy ở:

• Trung tâm thương mại, showroom, biệt thự
• Thiết kế dài, dạng khe mảnh, gắn liền trần thạch cao
• Dễ kết hợp với chiếu sáng âm trần hoặc trang trí

Miệng gió tròn và miệng gió vuông

Phân loại theo hình dạng vật lý:

• Miệng gió tròn: kết nối dễ với ống gió tròn mềm, điều chỉnh hướng dễ dàng
• Miệng gió vuông/ chữ nhật: phổ biến hơn, dễ thiết kế đồng bộ trần tường

Miệng gió tiêu âm, chống ồn

Dành cho khu vực yêu cầu tiếng ồn thấp như phòng họp, phòng ngủ, phòng thu âm:

• Tích hợp lớp tiêu âm bên trong
• Thiết kế ngăn cộng hưởng âm thanh

So sánh và ưu nhược điểm miệng gió điều hòa

Tùy theo mục đích sử dụng, miệng gió điều hòa sẽ có những điểm mạnh – điểm yếu riêng về hiệu quả gió, thẩm mỹ, khả năng cách âm, chống thời tiết... Dưới đây là bảng so sánh tổng hợp:

So sánh miệng gió cấp và hồi

Vai trò và ứng dụng của miệng gió điều hòa

Chúng ta thường chỉ quan tâm đến độ lạnh hay máy nén khí khi nói về điều hòa, nhưng lại quên rằng: nếu miệng gió điều hòa bố trí sai hoặc chọn không đúng loại, toàn bộ hệ thống HVAC sẽ giảm hiệu quả tới 30%. Điều này không chỉ khiến chi phí vận hành tăng, mà còn gây khó chịu cho người sử dụng vì phân phối gió không đều, tạo gió lùa hoặc tiếng ồn lớn.

Ứng dụng trong các loại công trình

Miệng gió điều hòa được lắp đặt trong hầu hết các loại công trình có sử dụng hệ thống điều hòa trung tâm:

• Văn phòng, cao ốc: thường dùng miệng gió khuếch tán âm trần, cho luồng gió êm nhẹ và thẩm mỹ cao.
• Nhà xưởng, kho lạnh: ưu tiên miệng gió vuông, gió mạnh, đảm bảo lưu thông khí tốt, kết nối với ống gió vuông lớn.
• Bệnh viện, phòng sạch: sử dụng miệng gió có lưới lọc bụi G4 hoặc HEPA, kiểm soát không khí sạch.
• Khách sạn, biệt thự cao cấp: dùng miệng gió khe dài tích hợp với thiết kế trần, nâng cao thẩm mỹ.
• Công trình ngoài trời (máy làm mát/ hút khí tươi): sử dụng miệng gió louver chống mưa nắng với vật liệu chống ăn mòn.

Giá trị thực tiễn với người dùng

• Tăng hiệu quả làm lạnh / sưởi: hướng gió tốt giúp nhiệt lan tỏa đều, không gây sốc nhiệt hay lạnh cục bộ.
• Giảm tiêu thụ điện năng: bố trí đúng miệng gió làm giảm chu kỳ hoạt động của máy nén.
• Tăng tuổi thọ thiết bị: lọc bụi hiệu quả ở miệng gió hồi giúp giảm tải cho dàn lạnh và quạt gió.
• Giảm tiếng ồn: thiết kế đúng loại miệng gió tiêu âm làm giảm độ ồn trong không gian làm việc hoặc nghỉ ngơi.
• Tăng tính thẩm mỹ: các loại miệng gió khe dài, âm trần tạo điểm nhấn trong thiết kế nội thất hiện đại.

Vai trò trong hệ thống HVAC tổng thể

• Là điểm đầu ra/thu hồi không khí – trực tiếp ảnh hưởng đến chất lượng phân phối gió.
• Góp phần cân bằng áp suất hệ thống (kết hợp với quạt và van gió).
• Là nơi điều chỉnh hướng gió cuối cùng, giúp người dùng có thể can thiệp trực tiếp mà không ảnh hưởng đến toàn hệ thống.
• Với các công trình yêu cầu điều áp phòng (phòng mổ, phòng sạch), miệng gió điều hòa quyết định mức chênh áp an toàn.

Những hiểu lầm phổ biến về miệng gió điều hòa

Dù là một thiết bị kỹ thuật khá cơ bản, nhưng miệng gió điều hòa vẫn bị người dùng và thậm chí là đơn vị thi công hiểu sai hoặc xem nhẹ, dẫn đến hậu quả trong vận hành, thẩm mỹ và bảo trì.

1. Miệng gió nào cũng giống nhau – chọn đại loại rẻ

Nhiều người cho rằng chỉ cần “có gió ra là được”, nên chọn loại rẻ nhất để tiết kiệm chi phí.

→ Nếu chọn sai loại miệng gió (ví dụ: dùng miệng gió cấp để hồi khí), hệ thống có thể bị tăng áp lực gió, gây tiếng ồn lớn, giảm tuổi thọ quạt và mất hiệu quả làm lạnh.

2. Miệng gió chỉ ảnh hưởng đến thẩm mỹ, không quan trọng kỹ thuật

Chỉ để ý hình thức, không quan tâm đến hướng gió, tốc độ, vật liệu…

→ Hướng gió sai dẫn đến hiện tượng gió lùa thẳng vào người, gây đau đầu – cảm lạnh, đặc biệt ở văn phòng, phòng ngủ. Ngoài ra, không chọn đúng vật liệu có thể gây gỉ sét, mất vệ sinh, ảnh hưởng chất lượng không khí.

3. Cứ lắp chỗ nào tiện là được – không cần kỹ sư tính toán

Lắp gần cửa ra vào, gần đèn hoặc khuất trần mà không theo sơ đồ thiết kế.

→ Bố trí sai vị trí làm lệch dòng khí, dẫn đến hiện tượng vùng lạnh – vùng nóng trong cùng một phòng, đặc biệt dễ thấy ở văn phòng lớn.

4. Không cần vệ sinh miệng gió hồi

Lưới lọc ở miệng gió hồi thường bị quên vệ sinh, dẫn đến bụi bẩn bám dày.

→ Điều này khiến giảm lưu lượng gió hồi, hệ thống hoạt động nặng hơn, tăng tiêu thụ điện và giảm tuổi thọ máy nén.

Kết luận

Hiểu đúng về miệng gió điều hòa không chỉ giúp bạn lựa chọn thiết bị phù hợp mà còn tối ưu hiệu quả vận hành và tiết kiệm năng lượng cho hệ thống HVAC. Từ phân loại, cấu tạo đến ứng dụng thực tế, từng chi tiết đều ảnh hưởng trực tiếp đến trải nghiệm không khí trong lành, yên tĩnh và dễ chịu. Việc nắm rõ vai trò và tránh hiểu lầm phổ biến cũng là cách đầu tư thông minh cho mọi công trình. Nếu bạn đang thiết kế hoặc cải tạo hệ thống điều hòa, đừng bỏ qua những lựa chọn quan trọng từ miệng gió.

FAQ: Giải đáp thêm về miệng gió điều hòa

Miệng gió điều hòa có bắt buộc phải chống ồn không?

Không bắt buộc, nhưng nếu lắp trong phòng ngủ, phòng họp hoặc không gian kín, nên chọn miệng gió có khả năng tiêu âm để giảm tiếng ồn và tăng độ thoải mái khi sử dụng.

Nên dùng miệng gió điều hòa vuông hay khe dài?

Miệng gió vuông phù hợp với luồng gió mạnh, không gian rộng; trong khi miệng gió khe dài tối ưu về thẩm mỹ, thường dùng trong thiết kế cao cấp như biệt thự, khách sạn.

Cách chọn miệng gió phù hợp với công suất điều hòa?

Nên tính theo lưu lượng gió (CFM) tương ứng với công suất lạnh. Ví dụ: điều hòa 18.000 BTU cần cửa gió cấp khoảng 350–400 CFM, chọn miệng gió kích thước ~400×400 mm là hợp lý.

Miệng gió lắp ngoài trời cần vật liệu gì?

Nên chọn nhôm sơn tĩnh điện hoặc inox 304, dạng lá sách louver, có khả năng chống mưa hắt, chống ăn mòn và chịu được tia UV.

Vì sao không nên lắp miệng gió điều hòa gần đèn chiếu sáng?

Vì hơi lạnh có thể ngưng tụ thành nước khi gặp vùng nhiệt cao từ đèn, dễ gây đọng sương, ẩm trần, thậm chí chập điện nếu kéo dài.
