Kích thước miệng gió điều hòa tiêu chuẩn thi công hệ thống HVAC

Tìm hiểu cách chọn kích thước miệng gió điều hòa phù hợp cho phòng nhỏ, văn phòng và trung tâm thương mại trong thi công hệ thống HVAC.
Mỗi không gian sử dụng điều hòa có đặc điểm khác nhau, vì vậy việc chọn đúng kích thước miệng gió điều hòa quyết định đến hiệu quả phân phối khí. Từ phòng nhỏ dưới 20m², văn phòng công sở cho đến trung tâm thương mại, bài viết này sẽ gợi ý kích thước chuẩn giúp bạn đưa ra quyết định chính xác.

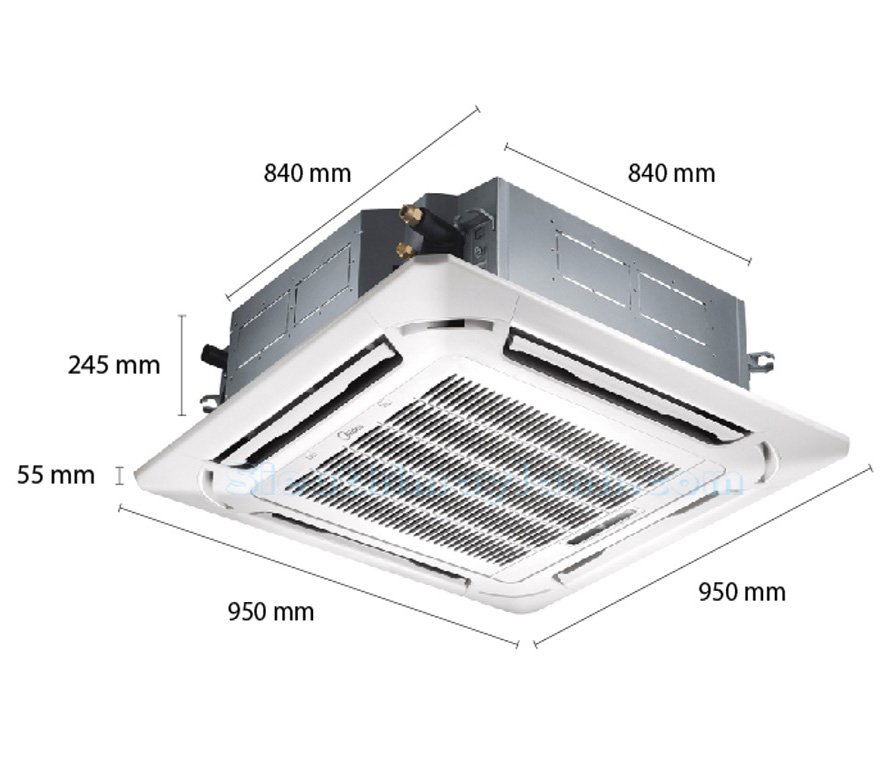

kích thước miệng gió điều hòa

Tổng quan về miệng gió điều hòa

Miệng gió điều hòa là gì?

Miệng gió điều hòa là bộ phận đầu cuối trong hệ thống phân phối không khí, đảm nhận chức năng đưa luồng gió lạnh hoặc gió tươi vào phòng và hút khí thải ra ngoài. Đây là chi tiết trực tiếp ảnh hưởng đến hiệu quả làm mát, thông gió và sự thoải mái trong không gian. Kích thước miệng gió quyết định đến khả năng lưu thông khí, áp suất và độ ồn trong hệ thống.

Vai trò của kích thước miệng gió trong hệ thống HVAC

Trong hệ thống HVAC, việc chọn đúng kích thước miệng gió điều hòa đảm bảo luồng không khí được phân bổ đều, tránh hiện tượng phòng lạnh không đồng đều, giảm tổn thất năng lượng và hạn chế tiếng ồn. Nếu miệng gió quá nhỏ, lưu lượng gió sẽ bị cản trở; nếu quá lớn sẽ gây lãng phí chi phí đầu tư và không gian lắp đặt.

Phân loại miệng gió điều hòa theo thiết kế

Các loại miệng gió thường gặp gồm:

  • Miệng gió vuông và chữ nhật – phổ biến cho phòng làm việc, nhà ở.
  • Miệng gió tròn – thường sử dụng trong nhà xưởng hoặc kho lớn.
  • Miệng gió khe slot và linear – ứng dụng trong công trình hiện đại yêu cầu tính thẩm mỹ cao.
  • Miệng gió lá sách hoặc louver – thường kết hợp chức năng chắn mưa và lọc bụi.

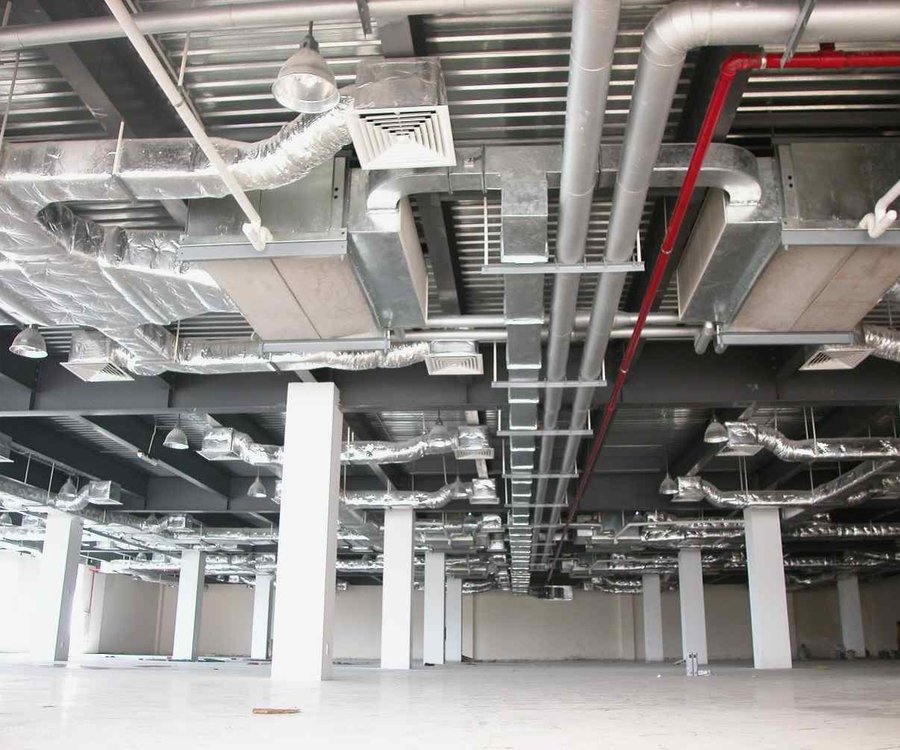

Kích thước miệng gió điều hòa tiêu chuẩn thi công hệ thống HVAC

Tiêu chuẩn kích thước miệng gió điều hòa

Quy định kích thước miệng gió theo TCVN và quốc tế

Theo các tiêu chuẩn TCVN và ASHRAE, kích thước miệng gió được xác định dựa trên lưu lượng gió, tốc độ gió qua miệng và độ ồn cho phép. Thông thường tốc độ gió không vượt quá 2,5 m/s cho miệng gió cấp và 3,5 m/s cho miệng gió hồi. Đây là căn cứ quan trọng để thiết kế kích thước phù hợp với từng không gian.

Bảng kích thước miệng gió điều hòa phổ biến hiện nay

Dưới đây là bảng kích thước miệng gió điều hòa phổ biến thường dùng trong thi công:

Loại miệng gió

Kích thước tiêu chuẩn (mm)

Ứng dụng

Miệng gió vuông

300x300, 400x400, 600x600

Phòng nhỏ và trung bình

Miệng gió chữ nhật

300x150, 600x300, 800x400

Văn phòng, trung tâm thương mại

Miệng gió tròn

D150, D200, D300

Nhà xưởng, kho lạnh

Miệng gió khe slot

600x50, 1200x50

Không gian hiện đại, trần thạch cao

Kích thước miệng gió cấp và hồi trong thi công

  • Miệng gió cấp thường có kích thước từ 150x150 mm đến 1200x400 mm tùy lưu lượng gió.
  • Miệng gió hồi có tiết diện lớn hơn, dao động từ 300x300 mm đến 1800x600 mm để giảm tốc độ hút gió và giảm ồn.

Việc cân đối giữa cấp và hồi giúp hệ thống vận hành ổn định và tiết kiệm năng lượng.

Các yếu tố ảnh hưởng đến kích thước miệng gió

Lưu lượng gió và công suất hệ thống HVAC

Công suất máy lạnh và quạt gió quyết định đến kích thước miệng gió điều hòa. Lưu lượng gió càng lớn thì diện tích tiết diện miệng gió càng cần tăng để duy trì tốc độ gió hợp lý.

Đặc điểm không gian phòng và kiến trúc công trình

Phòng nhỏ, trần thấp thường sử dụng miệng gió kích thước vừa phải để tránh gió thổi trực tiếp gây khó chịu. Trong khi đó, văn phòng lớn hay nhà xưởng cần miệng gió rộng hoặc kết hợp nhiều cửa gió để phân phối đều không khí.

Vật liệu chế tạo và kiểu dáng miệng gió

Vật liệu miệng gió bằng nhôm, thép hoặc nhựa cũng ảnh hưởng đến thiết kế kích thước. Nhôm thường cho phép gia công kích thước đa dạng, trong khi miệng gió nhựa giới hạn hơn về độ lớn. Kiểu dáng slot hay linear còn đòi hỏi cân đối về thẩm mỹ và hiệu quả phân phối khí.

Cách chọn kích thước miệng gió điều hòa phù hợp

Kích thước miệng gió cho phòng nhỏ dưới 20m2

Phòng có diện tích dưới 20m2 thường sử dụng miệng gió 300x150 mm hoặc 400x200 mm. Đây là kích thước giúp đảm bảo lưu lượng gió vừa đủ, hạn chế tiếng ồn và tiết kiệm chi phí lắp đặt.

Kích thước miệng gió cho văn phòng và nhà xưởng

  • Với văn phòng trung bình 50–100m2: nên chọn 600x300 mm hoặc 800x400 mm.
  • Với nhà xưởng rộng: ưu tiên miệng gió tròn D250–D400 hoặc hệ thống nhiều miệng gió chữ nhật lớn.

Lựa chọn kích thước miệng gió cho trung tâm thương mại

Trung tâm thương mại đòi hỏi lưu lượng gió lớn, hệ thống phức tạp. Thông thường sử dụng miệng gió chữ nhật 1200x400 mm hoặc miệng gió khe slot dài 1200x50 mm kết hợp nhiều cửa gió để đạt hiệu quả phân phối đều, đồng thời giữ thẩm mỹ cho trần nhà.

Ứng dụng kích thước miệng gió trong hệ thống HVAC

Kích thước miệng gió điều hòa âm trần

Kích thước miệng gió điều hòa âm trần thường được thiết kế gọn gàng để hòa nhập với trần thạch cao, đảm bảo cả tính thẩm mỹ lẫn hiệu quả phân phối khí. Với không gian gia đình hoặc văn phòng nhỏ, các kích thước phổ biến như 300x150 mm hay 400x200 mm thường được lựa chọn. Trong những phòng rộng hoặc khu vực đông người, kích thước có thể tăng lên 600x300 mm hoặc kết hợp nhiều miệng gió để phân bổ luồng khí đồng đều.

Kích thước miệng gió lắp tường và khe slot

Miệng gió lắp tường được sử dụng khi cần đưa gió qua các bề mặt tường thay vì trần. Kích thước miệng gió khe slot phổ biến từ 600x50 mm đến 1200x50 mm, phù hợp cho công trình hiện đại đòi hỏi tính thẩm mỹ cao. Miệng gió khe slot cho phép tạo luồng khí dọc đều theo chiều dài trần hoặc tường, đặc biệt thích hợp cho khách sạn, hội trường và trung tâm thương mại.

Kích thước miệng gió nhôm và nhựa trong thi công

Vật liệu cũng ảnh hưởng đến kích thước. Miệng gió nhôm cho phép gia công nhiều kích thước lớn nhỏ khác nhau, có độ bền và tính thẩm mỹ cao, thường ứng dụng trong văn phòng hoặc công trình hiện đại. Trong khi đó, miệng gió nhựa thường giới hạn về kích thước và độ chịu lực, phù hợp cho không gian gia đình hoặc công trình nhỏ với yêu cầu tiết kiệm chi phí.

Lưu ý khi thiết kế và thi công miệng gió

Đảm bảo tiêu chuẩn kỹ thuật và thẩm mỹ công trình

Khi thiết kế, kích thước miệng gió điều hòa phải đáp ứng hai yếu tố: lưu lượng gió theo tiêu chuẩn kỹ thuật và tính đồng bộ với thẩm mỹ công trình. Nếu chọn sai kích thước, không chỉ gây mất cân bằng nhiệt độ mà còn ảnh hưởng đến kiến trúc tổng thể. Checklist cần xem xét:

  • Lưu lượng gió (m³/h) theo công suất máy.
  • Chiều cao trần và diện tích phòng.
  • Vị trí lắp đặt để tránh gió thổi trực tiếp vào người sử dụng.

Sai lầm thường gặp khi chọn kích thước miệng gió

Người thi công thường mắc phải ba lỗi chính:

  1. Chọn miệng gió quá nhỏ khiến tốc độ gió cao, gây ồn và khó chịu.
  2. Dùng miệng gió quá lớn gây lãng phí vật liệu, tăng chi phí mà hiệu quả không vượt trội.
  3. Không đối chiếu với tiêu chuẩn TCVN và ASHRAE, dẫn đến hệ thống không đạt chuẩn kỹ thuật.

Kinh nghiệm thi công và bảo trì miệng gió

Một số kinh nghiệm giúp nâng cao tuổi thọ và hiệu quả vận hành:

  • Luôn đo đạc chính xác trước khi đặt hàng kích thước.
  • Sử dụng gioăng cao su chống rung để hạn chế tiếng ồn.
  • Thực hiện vệ sinh định kỳ, đặc biệt với miệng gió hồi, nhằm ngăn bụi bẩn cản trở lưu thông khí.

Kết luận về kích thước miệng gió điều hòa

Tầm quan trọng của việc chọn đúng kích thước

Việc lựa chọn đúng kích thước miệng gió điều hòa là yếu tố quyết định đến hiệu suất vận hành, sự thoải mái của người dùng và tuổi thọ hệ thống HVAC. Một lựa chọn chuẩn xác giúp tiết kiệm năng lượng, giảm chi phí vận hành và đảm bảo chất lượng không khí trong phòng.

Định hướng áp dụng tiêu chuẩn cho từng công trình

Trong tương lai, xu hướng áp dụng tiêu chuẩn kích thước miệng gió sẽ ngày càng nghiêm ngặt để đáp ứng yêu cầu tiết kiệm năng lượng và an toàn sức khỏe. Với nhà ở, nên ưu tiên kích thước nhỏ gọn, thẩm mỹ; trong khi đó, văn phòng, trung tâm thương mại và nhà xưởng cần hệ thống miệng gió lớn, đa dạng để phân bổ khí hiệu quả.

Tóm lại, dù công trình nhỏ hay lớn, lựa chọn chính xác kích thước miệng gió điều hòa luôn là bước quan trọng để đảm bảo không khí lưu thông đều và tiết kiệm năng lượng. Đây chính là nền tảng cho một hệ thống HVAC hoạt động bền bỉ và hiệu quả lâu dài.



Hỏi đáp về kích thước miệng gió điều hòa

Miệng gió điều hòa có thể đặt theo yêu cầu kích thước không?

Có. Ngoài các kích thước tiêu chuẩn, nhà sản xuất có thể gia công theo yêu cầu để phù hợp với kiến trúc và lưu lượng gió thiết kế của từng công trình.

Kích thước miệng gió ảnh hưởng đến độ ồn như thế nào?

Miệng gió quá nhỏ khiến tốc độ gió tăng cao, gây tiếng ồn lớn. Ngược lại, nếu kích thước hợp lý, tốc độ gió ổn định và âm thanh vận hành êm ái hơn.

Có cần đồng bộ kích thước miệng gió với ống gió không?

Có. Kích thước miệng gió cần tương thích với tiết diện ống gió để tránh thất thoát lưu lượng, đảm bảo hiệu suất và hạn chế rung lắc khi vận hành.

Nên chọn kích thước miệng gió theo diện tích hay công suất điều hòa?

Cả hai yếu tố đều quan trọng. Công suất điều hòa quyết định lưu lượng gió, còn diện tích phòng ảnh hưởng đến số lượng và vị trí miệng gió cần lắp đặt.

Khi nào cần thay đổi kích thước miệng gió hiện có?

Khi nâng cấp công suất hệ thống HVAC, thay đổi công năng phòng hoặc gặp sự cố lưu thông khí kém, cần điều chỉnh hoặc thay mới kích thước miệng gió.
